锂电池制作流程：负极配料

负极和正极相似，除了活性物、导电剂、粘接剂以外，还需要分散剂。

来料确认

常规负极体系为水系混料过程（溶剂为去离子水），因此来料无需干燥要求。此过程要求去离子水导电率在≤1us/cm。车间要求温度≤40℃、湿度≤25%RH。

具体的工艺示意图如下：

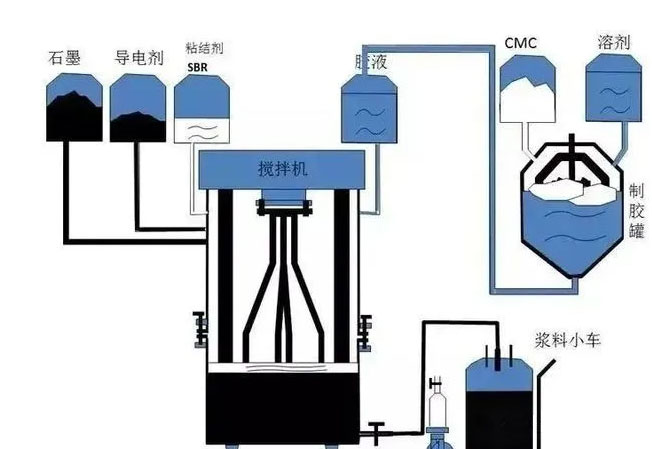

负极配料流程图

制备胶液

料确认完成后，首先制备胶液。此时石墨C和导电剂倒入搅拌机进行干混，建议不抽真空，开启循环水（干混时颗粒挤压摩擦产热严重），低速15-20rpm，间隔15分钟刮料循环2-3次。

接下来将胶液倒入搅拌机中开启抽真空（≤-0.09mpa），低速15-20rpm刮料循环2次，再调整转速（低速35rpm，高速1200-1500rpm），运行15-60分钟（具体依各厂家的自身的湿法工艺而定）。

最后将SBR倒入搅拌机中，建议此时快速低时搅拌（SBR属于长链高分子物，速度过高时间过长分子链易打断失去活性），建议低速35-40rpm，高速1200-1800rpm，10-20分钟。

黏度测量

参考数值如下：黏度2000-4000m Pa.s、粒度≤35μm、固含量40-70%，抽真空过筛≤100目。

具体的工艺值需要根据材料物性、混料工艺等影响有一定差异。车间要求温度≤30℃、湿度≤25%RH。
